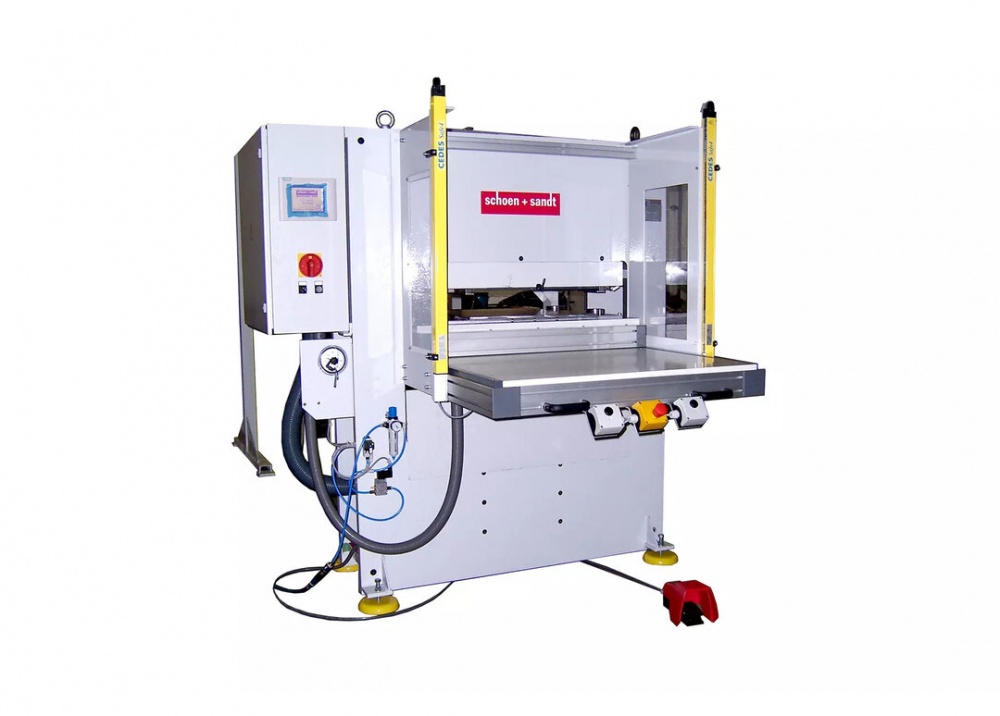

proCUT 5230 proLINE – Elektrohydrauliczna wykrojarka górno-stołowa (upstroke) z przesuwnym stołem

Kompaktowa moc i precyzja – do średnich serii z wysoką siłą cięcia i niemiecką jakością premium

proCUT 5230 (Upstroke 5230) to zaawansowana elektrohydrauliczna wykrojarka górno-stołowa (upstroke) z serii proLINE renomowanego producenta Schön + Sandt. Konstrukcja panelowa (panel construction) z przesuwnym stołem (manualny lub automatyczny), podnoszonym stołem roboczym i wysoką siłą cięcia – idealna do precyzyjnego wykrawania przy średnich seriach, gdzie liczy się kompaktowość, szybkość cykli i możliwość pracy z gorącymi narzędziami. Solidna spawana stalowa konstrukcja, liniowe prowadzenie stołu i Siemens S7 PLC z diagnostyką VPN zapewniają niezawodność i minimalne przestoje.

Kluczowe zalety

• Bardzo stabilna spawana konstrukcja stalowa – wysoka nośność statyczna i dynamiczna

• Wysoka liczba cykli dzięki systemowi hydraulicznemu z ssaniem (hydraulic suction system)

• Siemens S7 PLC z panelem dotykowym, komunikatami tekstowymi i zdalną diagnostyką / serwisem VPN

• Podnoszony stół z liniowym prowadzeniem – idealnie równoległy do płyty dociskowej

• Regulowany skok powrotny i 2 niskie ograniczniki punktu dolnego (dokładność precyzyjna)

• 2-ręczne sterowanie bezpieczeństwa + osłony zgodne z normami europejskimi

• Możliwość pracy z gorącymi narzędziami / płytami grzewczymi (50–200 °C)

• Kompaktowa budowa: cylinder, napęd i zbiornik oleju w dolnej części maszyny

• Szybkie cykle i wysoka siła cięcia – do wymagających materiałów

Dane techniczne (główne warianty)

• Siła cięcia: 1250 kN lub 1600 kN (125 lub 160 ton)

• Wysokość stołu: 980 mm

• Prześwit (daylight): 165 mm

• Skok: 20 – 160 mm (regulowany)

• Pojemność oleju: 90 l

• Napęd silnikowy: 4 kW

• Dostępne rozmiary stołu (przykłady):

  • 500 × 400 mm → 1250 / 1600 kN

  • 800 × 650 mm → 1250 / 1600 kN

  • 1000 × 700 mm → 1250 / 1600 kN

• Przesuwny stół: manualny lub automatyczny

Główne zastosowania i materiały

• Skóry naturalne i sztuczne (wykroje średniej wielkości)

• Tkaniny techniczne, filce, pianki, gumy, korki

• Uszczelki, podkładki, elementy izolacyjne

• Kartony, tworzywa piankowe, opakowania

• Obuwie (cholewki, wkładki w seriach średnich)

• Tapicerka meblowa i samochodowa (komponenty)

• Galanteria skórzana i elementy techniczne

• Materiały wymagające gorącego cięcia / embossingu

• Cięcie pojedynczych warstw i wielowarstwowe (przy wysokiej sile)

Pozycjonowanie serii proLINE

Seria proLINE to maszyny standardowe premium Schön + Sandt z wieloma opcjami:

• Wyższa wydajność i automatyzacja niż ecoLINE

• Kompaktowe upstroke z wysoką siłą (do 1600 kN) i szybkimi cyklami

• Porównanie: proCUT 5300 (większe stoły, receding beam) vs proCUT 5230 (kompaktowe upstroke z przesuwnym stołem, idealne do gorących narzędzi)

Opcje dodatkowe (wybrane – na zamówienie)

• Przesuwny stół automatyczny / manualny

• Płyta tnąca stalowa lub plastikowa

• Płyta grzewcza / gorące narzędzia (50–200 °C) z regulacją czasu embossingu i prędkości

• Stacjonarne uchwyty wykrojników

• Regulowane ograniczniki / stop blocks (manualne lub automatyczne)

• 2 niskie ograniczniki punktu dolnego (zmniejszają szerokość o 200 mm)

• Oświetlenie robocze, laser krzyżowy

• Zdalna diagnostyka VPN, interfejs wielojęzyczny

• Oscylacja deski tnącej (opcjonalna w serii)

proCUT 5230 proLINE to kompaktowa, mocna maszyna do zadań wymagających wysokiej siły i precyzji w ograniczonej przestrzeni – szybkie cykle, możliwość gorącego cięcia i pełna diagnostyka. Niemiecka jakość premium na lata.
