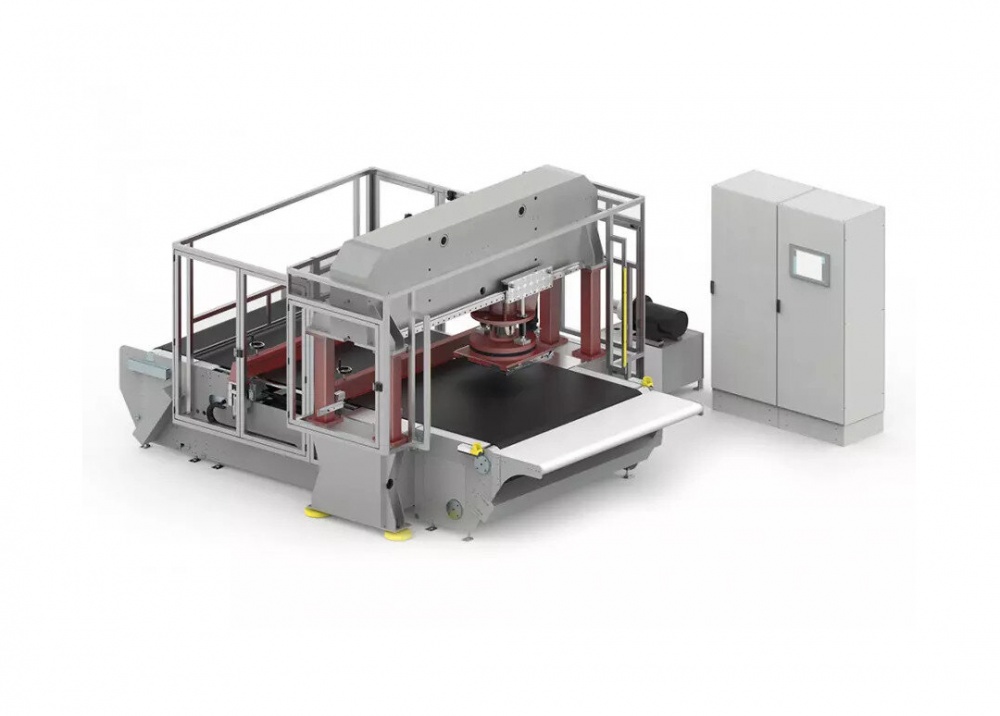

2062 proLINE – Serwo-napędzana karuzelowa wykrojarka z systemem taśmy tnącej (crosshead cutting machine with cutting belt)

Najwyższa prędkość pozycjonowania i przyspieszenia – do szybkich, precyzyjnych serii z niemiecką jakością premium

2062 to zaawansowana, serwo-napędzana wykrojarka karuzelowa (crosshead / travelling head) z serii proLINE renomowanego producenta Schön + Sandt. Wyposażona w system taśmy tnącej (cutting belt system), zaprojektowana specjalnie pod wysokie przyspieszenia i pozycjonowanie z dokładnością ±0,2 mm. Torsion-resistant spawana stalowa konstrukcja, napęd serwo silnikiem + przekładnia zębatkowa, Siemens IPC z diagnostyką VPN – to maszyna do wysokiej wydajności w średnich i dużych seriach, gdzie liczy się szybkość cykli i minimalne przestoje.

Kluczowe zalety

• Serwo-napęd głowicy i wózka → ekstremalnie wysokie przyspieszenia i prędkość pozycjonowania do 1000 mm/s

• Powtarzalność ±0,2 mm – idealna precyzja przy szybkim ruchu

• System taśmy tnącej (cutting belt) – ciągła praca, łatwe odprowadzanie odpadów

• Automatyczna regulacja wysokości wykrojnika + mechaniczne ograniczniki dolnego punktu

• Napęd głowicy przez pasek zębaty + serwo z enkoderem absolutnym → wysoka dokładność, płynność i niski zużycie

• Siemens IPC + panel dotykowy z komunikatami tekstowymi, diagnostyką i zdalnym serwisem VPN

• Hydrauliczna jednostka boczna – kompaktowa i łatwa w obsłudze

• Płyta dociskowa z bocznymi prowadnicami i ogranicznikiem → szybkie mocowanie wykrojników

• Kurtyna świetlna bezpieczeństwa na stronie odbiorczej

• Solidna spawana konstrukcja stalowa odporna na skręcanie – praca 24/7

Dane techniczne

• Siła cięcia: 500 kN (50 ton)

• Wymiary stołu: 2750 × 750 mm

• Szerokość użytkowa stołu: 2500 mm

• Płyta dociskowa: 650 × 650 mm

• Przejazd głowicy (crosshead): 1800 mm

• Grubość cięcia: 20 – 160 mm

• Prędkość pozycjonowania: 1000 mm/s

• Powtarzalność: ±0,2 mm

• Prędkość zamykania: 150 mm/s

• Prędkość cięcia: 15 mm/s

• Prędkość powrotu: 155 mm/s

• Moc napędu silnikowego: 7,5 kW

Główne zastosowania i materiały

• Skóry naturalne i sztuczne (duże serie z precyzyjnym pozycjonowaniem)

• Tkaniny techniczne, filce, pianki, gumy, korki

• Uszczelki, podkładki, elementy izolacyjne, kompozyty lekkie

• Kartony, tworzywa piankowe, opakowania przemysłowe

• Obuwie (cholewki, wkładki w wysokich seriach)

• Tapicerka meblowa i samochodowa (komponenty z szybkim cyklem)

• Galanteria skórzana, elementy techniczne i reklamowe

• Cięcie pojedynczych warstw i wielowarstwowe przy wysokiej prędkości

Pozycjonowanie serii proLINE

Seria proLINE to maszyny premium Schön + Sandt z zaawansowaną automatyką i opcjami:

• Wyższa prędkość i precyzja niż ecoLINE

• Dedykowana do szybkich cykli z serwo-napędem i taśmą tnącą (w przeciwieństwie do klasycznych upstroke / beam jak 5300 czy 6005)

• Porównanie: proCUT 6005 (beam, wyższa siła do 1600 kN) vs 2062 (crosshead serwo, fokus na przyspieszeniu i pozycjonowaniu)

Opcje dodatkowe (wybrane – na zamówienie)

• Obrotowy napęd (rotary drive)

• Urządzenie przesuwu deski tnącej (cutting board shifting device)

• Automatyczna regulacja wysokości wykrojnika

• Mechaniczne ograniczniki dolnego punktu

• Oświetlenie robocze, laser krzyżowy

• Zdalna diagnostyka VPN, interfejs wielojęzyczny

• Dostosowanie do specyficznych materiałów / procesów

2062 proLINE to maszyna do zadań, gdzie liczy się maksymalna prędkość pozycjonowania i powtarzalność przy sile 500 kN – szybkie serie, minimalne przestoje i precyzja premium. Niemiecka jakość na lata intensywnej produkcji.
